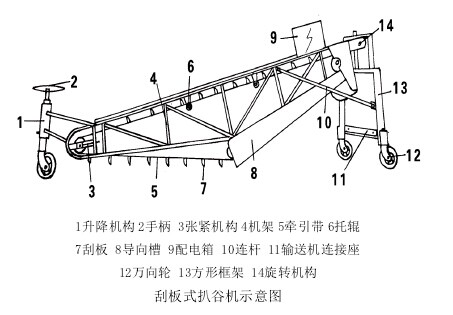

2.1、機體刮板式扒谷機的機體包括機架、傳動滾筒、從動滾筒、變向滾筒、托輥、張緊機構、出料口、刮板、牽引帶和導向料槽。

機架是用4分管焊制的三角架體，用斜拉管保證架體穩固性。傳動滾筒、從動滾筒和變向滾筒是用￠10 mm園鋼間隔10  mm焊制的直徑￠200 mm的滾筒，變向滾筒是平滾，傳動滾筒、從動滾筒中間帯鼓，用圓鋼做的滾筒可以減少糧食破碎。出料口用鐵板焊制，內襯膠帶，增加耐磨性。刮板是用30 mm×30 mm角鋼做成鏈接件，然后把340 mm長、70 mm寬輸送帶條固定在連接件上做成的，這種刮板比市場上的刮板耐磨、不易破碎。牽引帶是350 mm寬4層線的線帶。

2.2、前支架　前支架包括方形框架，萬向輪，旋轉機構，糧食刮板輸送機固定座等。

方形框架是用100 mm槽鋼焊制的，最上端槽鋼是可以拆卸的，以便旋轉機構維修。旋轉機構由軸、軸承、軸承套組成，機體鏈接到旋轉機構上，尾部可以上、下、左、右移動。輸送機固定座是由100 mm槽鋼做成的，它靠竄銷軸鏈接到框架下部，可以轉動，保證輸送機和扒谷機連接后可以任意調整角度，它側面有兩個和輸送機一樣寬度插銷孔（輸送機機架后端下側固定兩塊120 mm帶插銷孔的槽鋼），保證輸送機和扒谷機鏈接牢固。

2.3、后支架　后支架包括萬向輪，升降機構。升降機構由手柄、絲杠，套筒組成，機體固定在套筒上，旋轉手柄可以升高和降低機體尾部。

2.4、電器系統　包括1臺3 Kw電機，1個DZ47-63 C20漏電保護器，1個4項插頭。更多相關信息，還請您繼續關注我們的官方網站，環球糧機網 http://www.weddingmemoery.com/
