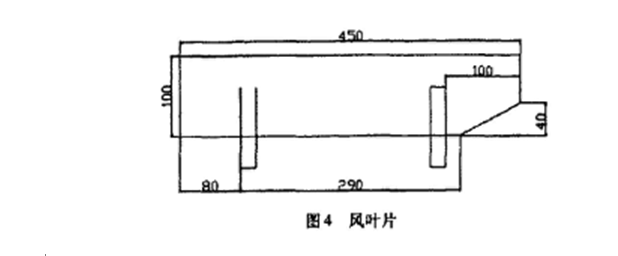

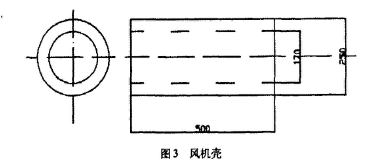

選用低壓后向直葉片離心式風機，其結構由圓筒形外殼、風機軸、葉片和風道等組成。風機殼由0.7mm厚的白鐵皮制作而成；風機軸由35號鋼制成；葉片4片，為后向直葉片，由1.5mm厚的鋼板制作而成，軸向雙面吸入空氣。風機殼和風葉片結構如圖3和圖4所示。
2.4 電機的選型
選用220V單相交流電動機，轉速n=1430r/min，為P=1.5Kw
2.5 轉筒回轉傳動機構

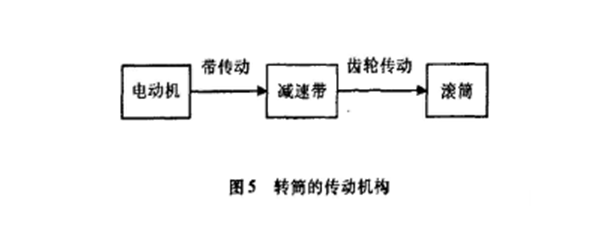

為保證滾筒中谷物種子均勻撒落，滾筒轉速n應保持不變，使其轉動平穩。轉筒由安裝于軸向兩端的4個滾輪支撐，轉筒正中安裝有齒圈，電動機經皮帶將動力傳遞到減速箱。減速箱的輸出端口接小齒輪，在齒輪的驅動下，齒圈旋轉帶動轉筒回轉，如圖5所示。
1）取滾筒轉速n=30r/min
2)帶的選型與設計。電機的轉速為1430r/min，滾筒的轉速為30r/min，故總傳動比為i=1430/30=47.7
取i1=4,選用B型帶，小帶輪直徑為D1=70，則大帶輪直徑為D2=280。取i2=12，取滾筒齒圈齒數為z2=24，則減速器齒輪齒數為z1=2。
