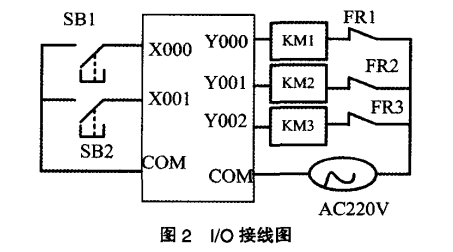

該組三段糧食輸送機各段的電機分別由接觸器KM1、KM2、KM3進行控制、為了防止皮帶機上物料堆積過多．該控制電路必須滿足一下條件：起動順序是KM3一KT1(延時)一KM2一KT2(延時)一KM1；KM1一KT3(延時)一KM2一KM4(延時)一KM3。由圖l可知，該控制電路使用了4個時間繼電器KT1KT4：4個動斷觸點KT1KT4和中間繼電器KA：其邏輯電路接線也較復雜，所以可靠性較差。2plc控制系統的設計2．1硬件設計圖1可知．該糧食輸送機控制裝置的輸入器件是起動按鈕SBI和起動按鈕SB2，輸出器件則是接觸器KM1、KM2、KM3?？紤]本控制系統中實際用到的PLC的輸入點數只有2店，輸出點數只有3點，故選用FXOS一10MR一001型PLC。其I／O接線如圖2。

    軟件設計本控制系統程序采用梯形圖編程．如梯形圖3。

    PLC的調試與安裝采用編程器對PLC進行模擬調試。先檢查程序是否有誤，再用模擬開關代替原電路中的輸人器件．反復檢查程序能否滿足現場實際控制的要求；確認無誤后，才能把它裝入控制柜中，按圖2連接線路．最后通電運行成功，圓滿完成項目設計。

    結束語采用PLC來控制三段糧食輸送機后．使原控制電路的復雜連線和時間繼電器等元件在其內部進行軟件的軟接線，極大的提高了設備的可靠性．減少故障的發生的頻率現場安裝和維修都很方便。只要把提供輸入信號的按鈕、限位開關、光電開關和無觸點開關等元件與PLC的輸入接口相聯．把功率輸出元件電磁閥、電磁鐵和接觸器等PLC的輸出接口相聯．就可安裝完成.更多相關信息，還請您繼續關注我們的官方網站，環球糧機網：http://www.weddingmemoery.com
